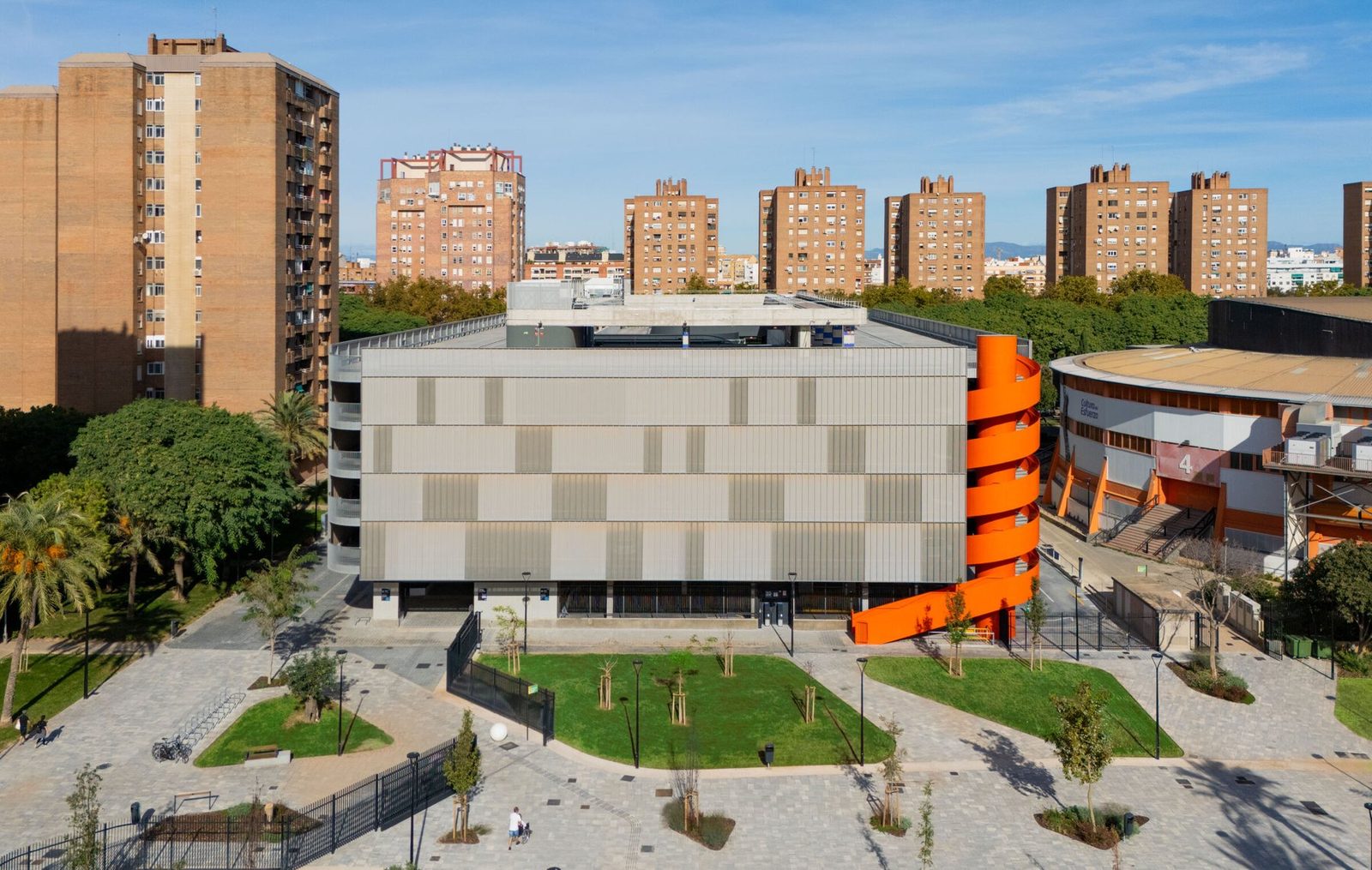

Parking General del Roig Arena: control de deformaciones en una excavación profunda bajo nivel freático
El reto no era solo contener el terreno, sino controlar los empujes y las deformaciones de una excavación profunda con varios niveles de anclajes, dos de ellos ejecutados bajo el nivel freático.

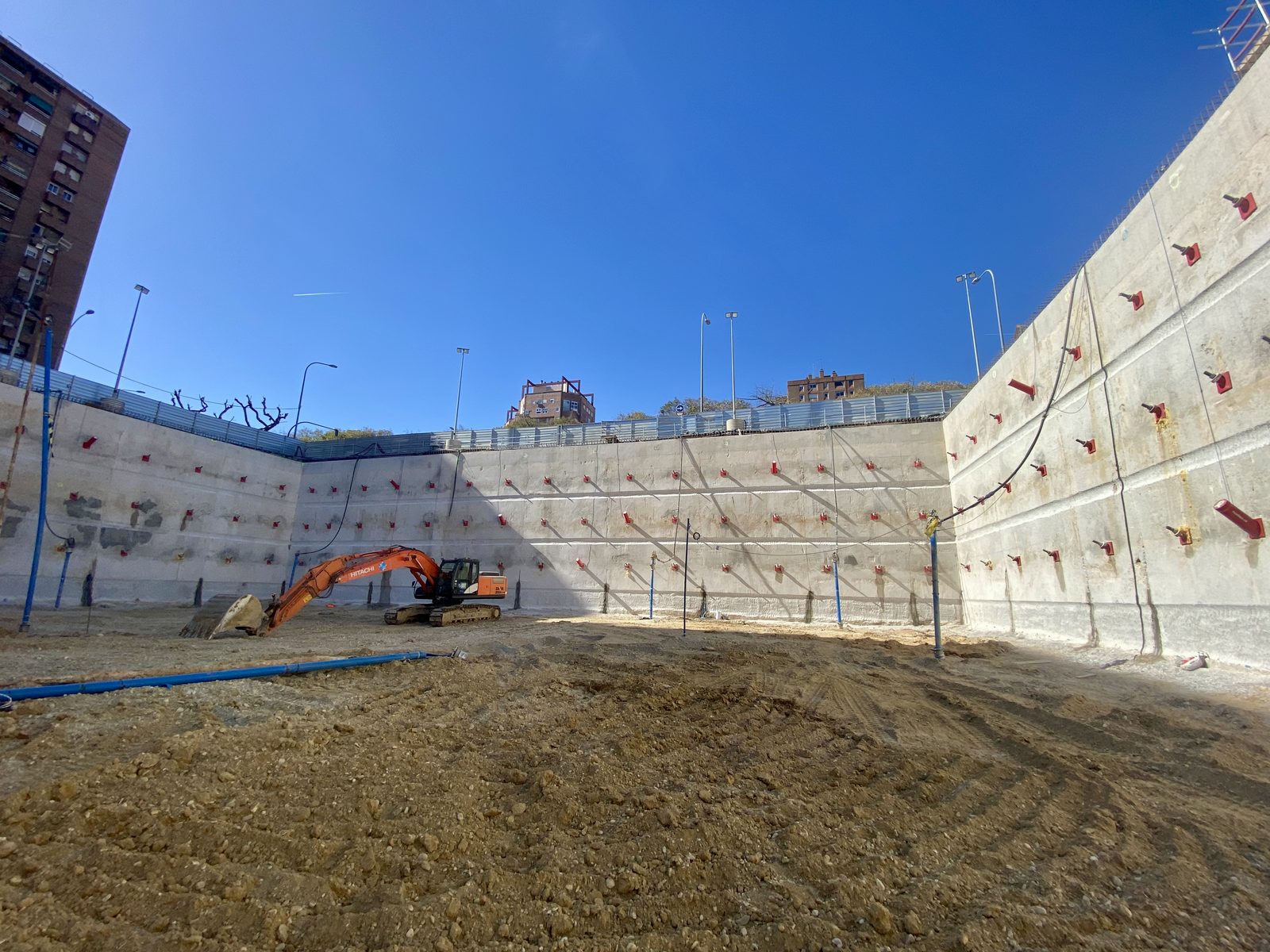

El Parking General del Roig Arena es el caso que mejor demuestra el dominio técnico del control de deformaciones. Una excavación profunda, de unos 22 m, en entorno urbano, resuelta con muros pantalla de 60 y 100 cm. A esa profundidad el empuje del terreno es grande y el nivel freático lo incrementa: la pantalla no se sostiene sola. Fue necesario estabilizarla con tres niveles de anclajes, dos de ellos bajo el agua, y mantener sus deformaciones controladas durante toda la ejecución. Los anclajes no fueron el objetivo: fueron el medio para que la excavación se comportara según lo previsto.
Por qué los anclajes eran determinantes
A 22 m de profundidad, con nivel freático, el empuje sobre la pantalla obliga a estabilizarla por fases. Los anclajes introducen la tracción que equilibra ese empuje y limita la deformación de la contención; sin ellos, ni la excavación ni las estructuras del entorno estarían seguras.
Cómo se resolvió

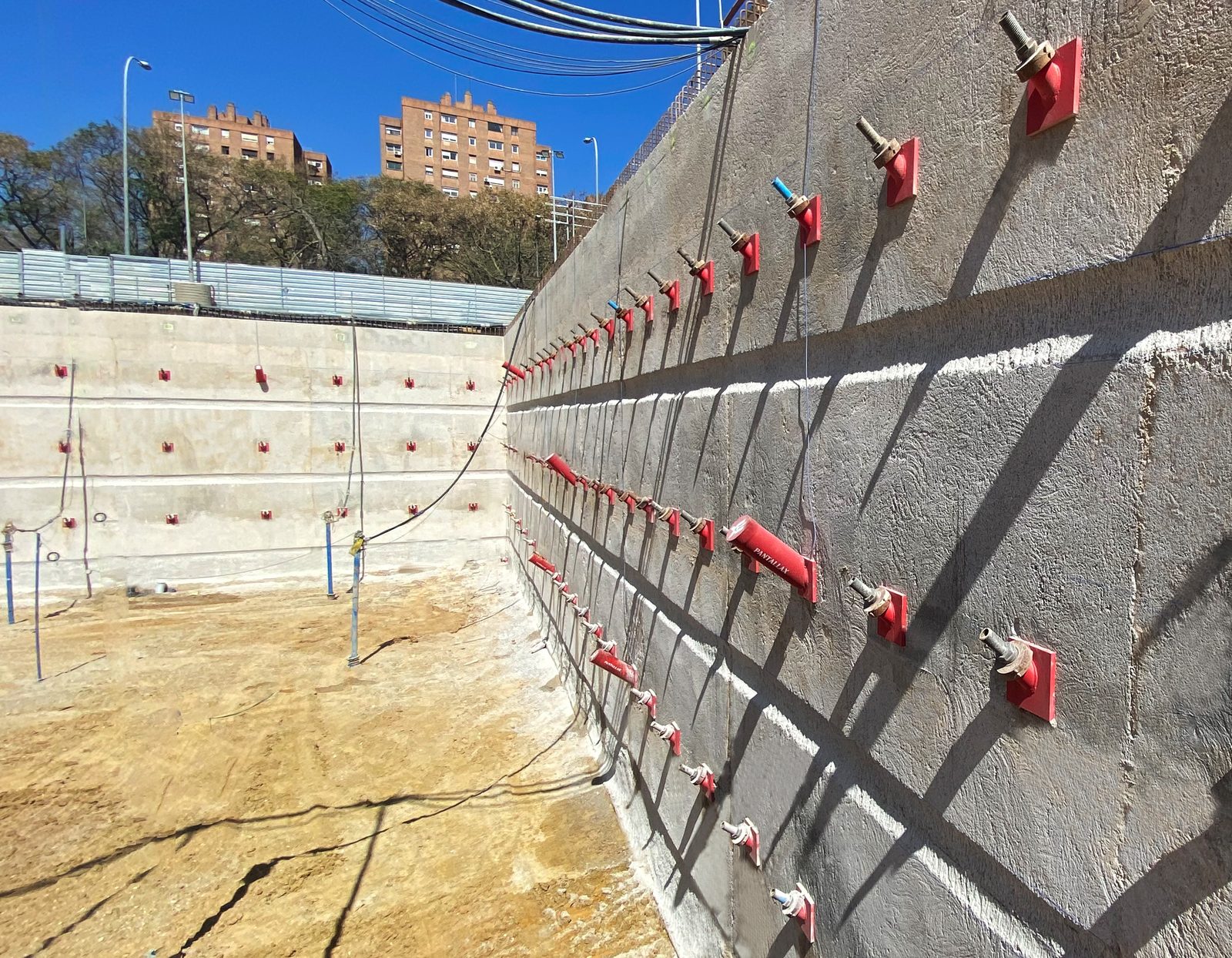

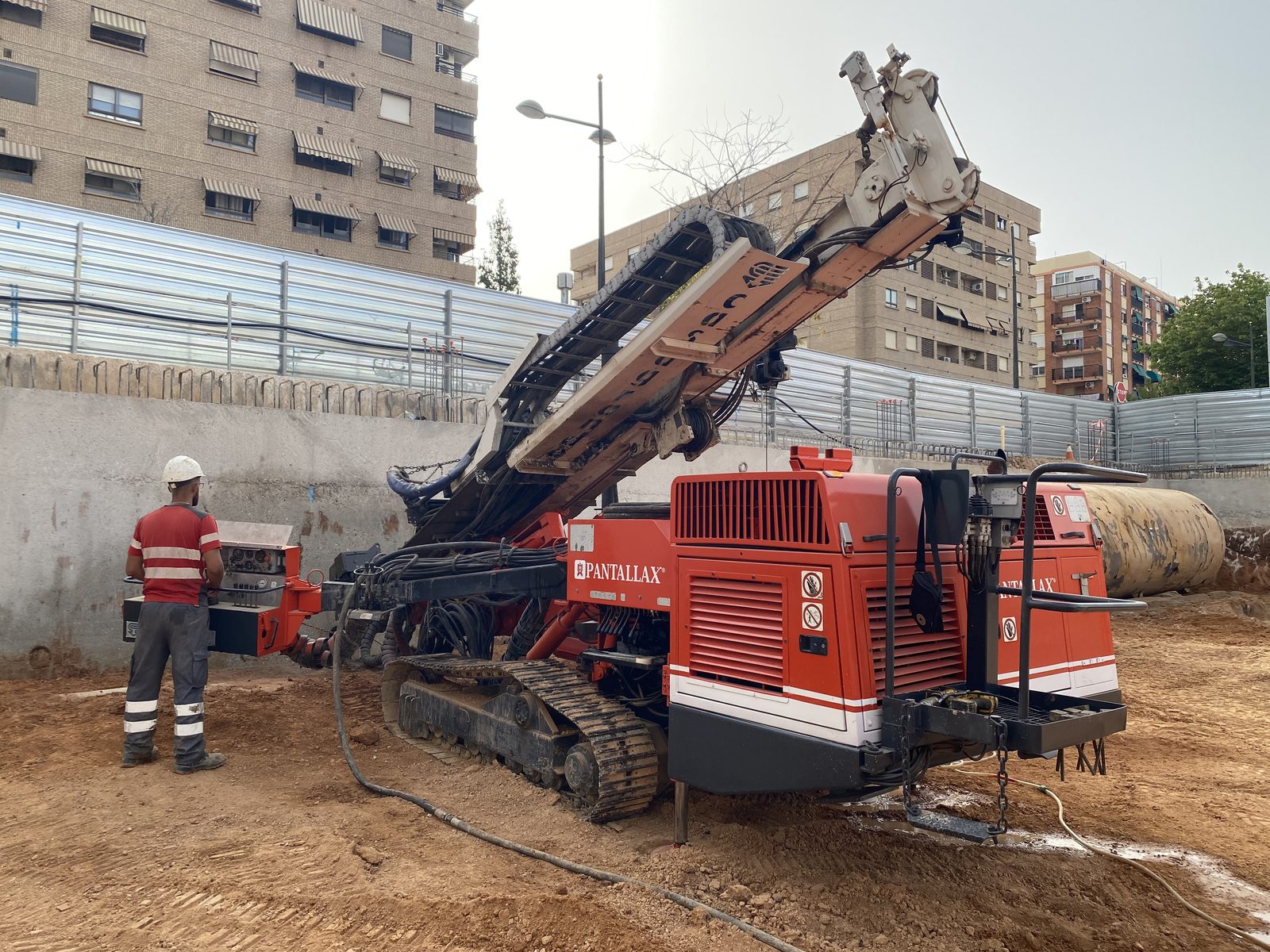

Con muros pantalla de 60 y 100 cm estabilizados mediante tres niveles de anclajes STAB®, dos ejecutados bajo el nivel freático, y un programa de auscultación y seguimiento técnico. Cada tramo se vaciaba, se ejecutaban y tesaban los anclajes del nivel y se continuaba, manteniendo el empuje equilibrado y la deformación bajo control en cada fase.
Qué demuestra esta obra
Dominio técnico: grandes profundidades, varios niveles de anclaje, nivel freático y —lo más difícil— el control de las deformaciones verificado sobre el comportamiento real de la contención. Es la ficha de referencia técnica de PANTALLAX en anclajes.
Precedente técnico
- Restricción inicial
- Excavación profunda urbana con presencia de nivel freático y necesidad de controlar las deformaciones de la contención durante toda la ejecución.
- Solución adoptada
- Muros pantalla estabilizados mediante tres niveles de anclajes STAB®, dos de ellos ejecutados bajo nivel freático, combinados con un programa de auscultación y seguimiento técnico.
- Resultado obtenido
- La excavación se ejecutó y explotó con el comportamiento previsto, manteniendo controladas las deformaciones de la contención mediante seguimiento técnico continuado.
- Aplicable a
- Excavaciones profundas urbanas · muros pantalla anclados · obras bajo nivel freático · contenciones con exigencia de control de deformaciones.
Ficha técnica del anclaje
- Sistema: anclajes STAB® (control de tracciones y estabilización).
- Número de anclajes: 300.
- Longitud de anclaje: 15–25 m.
- Diámetro: Ø 175 mm.
- Carga: 15–70 t.
- Excavación: ~22 m, muros pantalla de 60 y 100 cm.
- Tres niveles de anclaje, dos bajo nivel freático.
- Entorno urbano.
Relación con otras soluciones del ecosistema
Este caso se relaciona con el resto del ecosistema PANTALLAX:
- La ejecución de los muros pantalla del Roig Arena, documentada en murospantalla.com.
- El muros pantalla (murospantalla.com) como contención anclada.
- El control de empujes y deformaciones, en la página madre.
